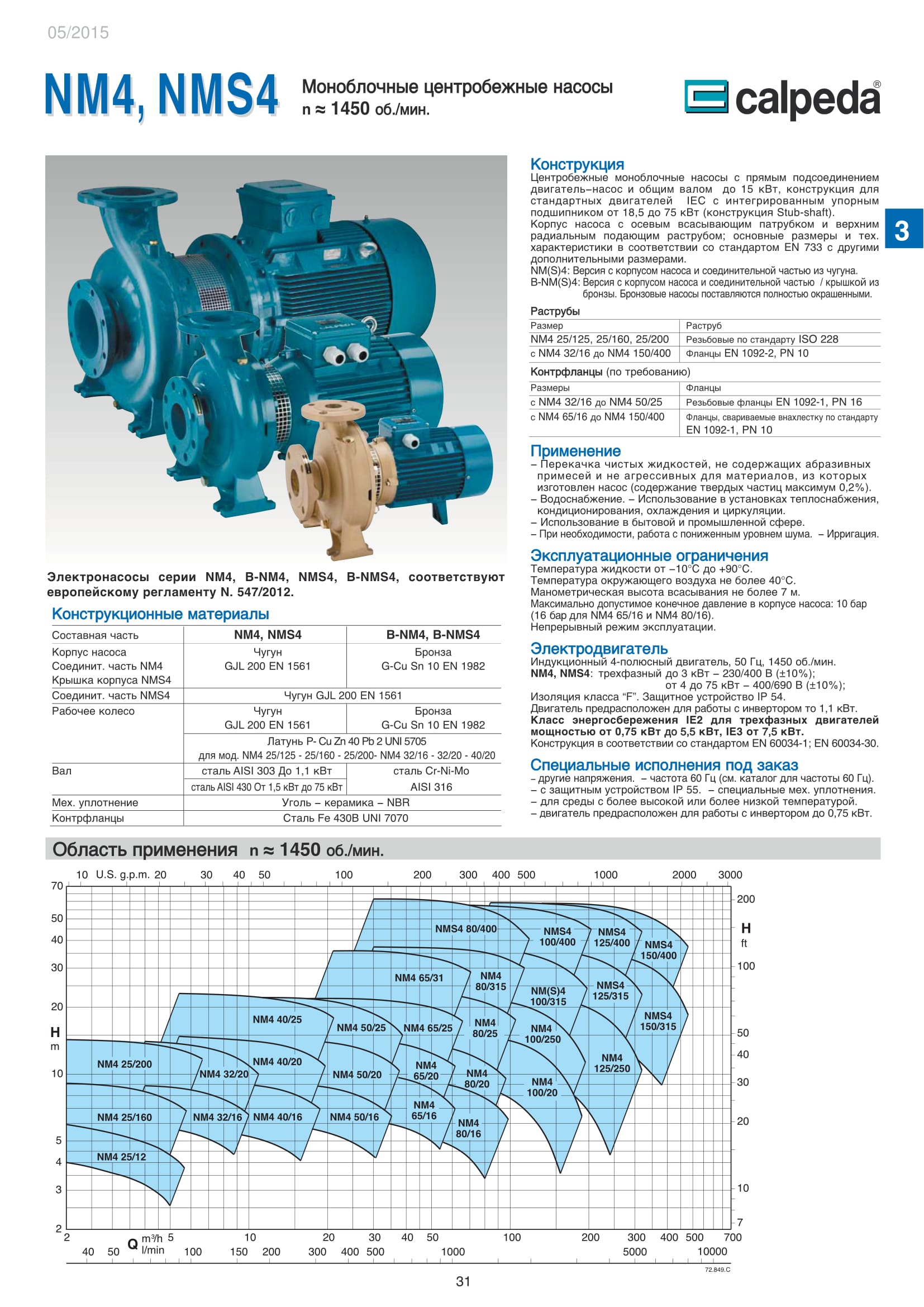

Характеристика

Центробежные моноблочные насосы Calpeda NM4 и NMS4 с двигателями 1450 об/мин. предназначены для холодного и горячего водоснабжения, повышения давления в сети подачи воды, используются в установках теплоснабжения, кондиционирования и циркуляции, в бытовой и промышленной сфере. Максимальная производительность насосов NM4 и NMS4 — 480 м³/ч, напор 61,5 м.

Область применения: Сельское хозяйство / Гражданское строительство / Промышленность / Отопление и кондиционирование / Бассейны и гидромассажные ванны

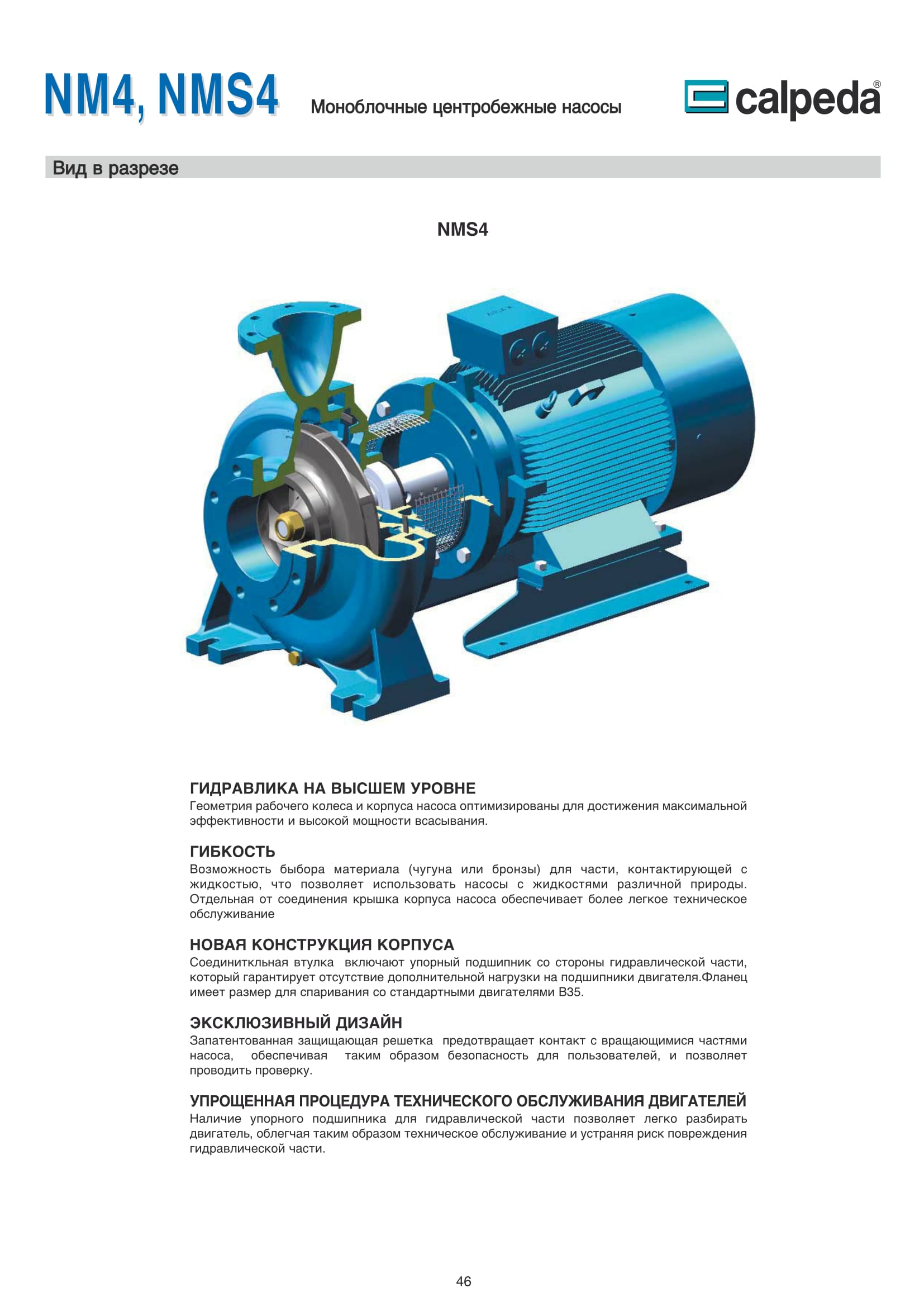

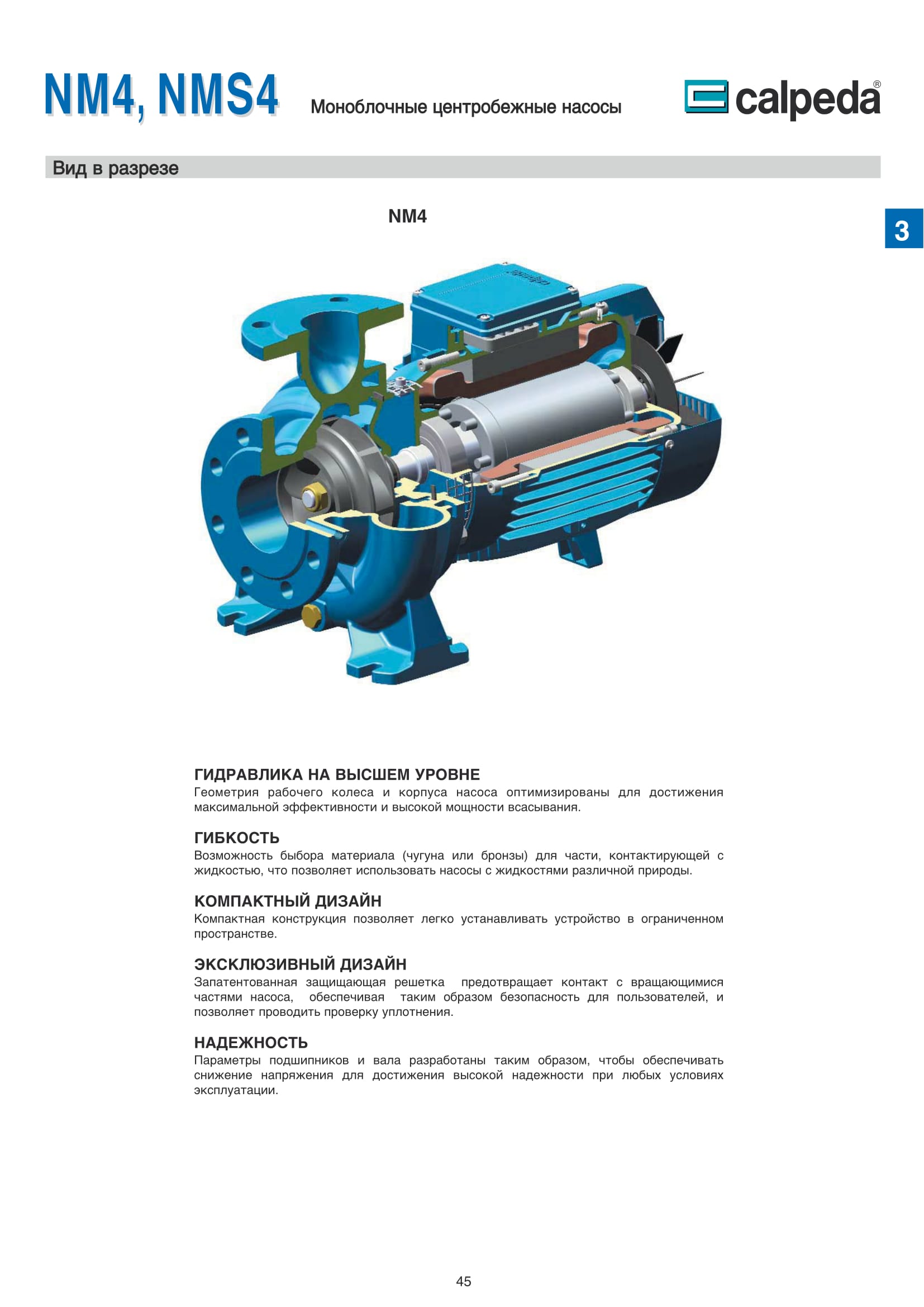

Конструкция насосов CALPEDA NM4 и NMS4

Нормальновсасывающие, одноступенчатые, консольно-моноблочные центробежные насосы с горизонтальным всасывающим патрубком, вертикальным напорным патрубком и горизонтально расположенным валом. Насосы с двигателями до 15 кВт имеют общий вал двигатель — насос; насосы с двигателями от 18,5 до 75 кВт имеет дополнительный опорный подшипник насосной части. Корпус насоса с осевым всасывающим патрубком и верхним радиальным подающим раструбом, основные размеры и технические характеристики в соответствии с EN 733.

Резьбовые раструбы для насосов NM4 25/... по стандарту ISO 228.

Фланцевые раструбы для насосов от NM4 32/16 до NMS4 150/400 EN 1092-2, PN 10.

Контрфланцы: в комплекте.

Все насосы оснащены торцовым уплотнением вала, не требующим технического обслуживания. Каждый насос NM4 и NMS4 испытывается на заводе-изготовителе. При необходимости можно заказать сертификат об испытаниях насоса.

Применение насосов CALPEDA NM4 и NMS4

• Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).
• Водоснабжение и повышение давления.
• Использование насосов в установках теплоснабжения, кондиционирования, охлаждения и циркуляции.
• Использование насосов в бытовой и промышленной сфере.
• Там, где требуется насос с пониженным уровнем шума.

Эксплуатационные ограничения насосов CALPEDA NM4 и NMS4

• Температура жидкости от -10°С до +90°С со стандартным уплотнением вала.
• Температура окружающего воздуха не более 40°С.
• Манометрическая высота всасывания не более 7 м.
• Максимально допустимое конечное давление в корпусе насоса 10 бар.
• Непрерывный режим эксплуатации.

Электродвигатель насосов CALPEDA NM4 и NMS4

• Полностью закрытый стандартный электродвигатель, охлаждаемый вентилятором. Размеры соответствуют стандартам IEC и DIN. Асинхронный четырехполюсный, частота 50 Гц (количество оборотов п = 1450 об /мин)
• NM4 и NMS4 трехфазный до 3 кВт — 230/400 В (±10%), от 4 до 75 кВт — 400/690 В (±10%);
• Класс изоляции F.
• Класс защиты IP 54.
• Класс энергоэффективности IE2 для трехфазных двигателей от 0,75 кВт.

Специальное исполнение насосов CALPEDA NM4 и NMS4

• I-NM4, корпус насоса и рабочее колесо из нержавеющей стали AISI 316.
• B-NM4 и B-NMS4 корпус насоса и рабочее колесо из бронзы.
• защита двигателя IP 55.
• с взрывозащищенным двигателем Eex-d II В Т4.
• для работы с жидкостями или в окружающей среде с повышенной температурой.
• для работы с другими напряжениями.
• для работы с частотой 60 Гц.
• специальные механические уплотнение.

Например, для перекачки следующих жидкостей:

• чистая вода температурой до +120°С, +140°С, +200°С;
• вода с содержание песка, мраморной крошки, красок и растворителей, извести и пр;
• вода с высоким содержанием мелкой металлической и пластиковой стружки, химических загрязнителей, ржавчины;
• вода с содержанием этиленгликоля, пропиленгликоля и пр. температурой от -30°С до +120°С;
• морская (соленая) вода, как чистая, так и с содержанием твердых частиц;
• дистиллированная вода;
• вода термальная (минеральная);
• масло температурой до +140°С и +200°С;
• нефтепродукты светлые и дизельное топливо;
• ацетон, щелочи, сода, растворители, лаки и пр.
