Характеристика

Циркуляционные насосы с патрубками в линию «ин-лайн» Calpeda NR, NR4 используются в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Насосы применяются в бытовой и промышленной сфере. Максимальная производительность насосов NR — 72 м³/ч, напор 87 м. Максимальная производительность насосов NR4 — 110 м³/ч, напор 22 м.

Область применения: Гражданское строительство / Промышленность / Отопление и кондиционирование

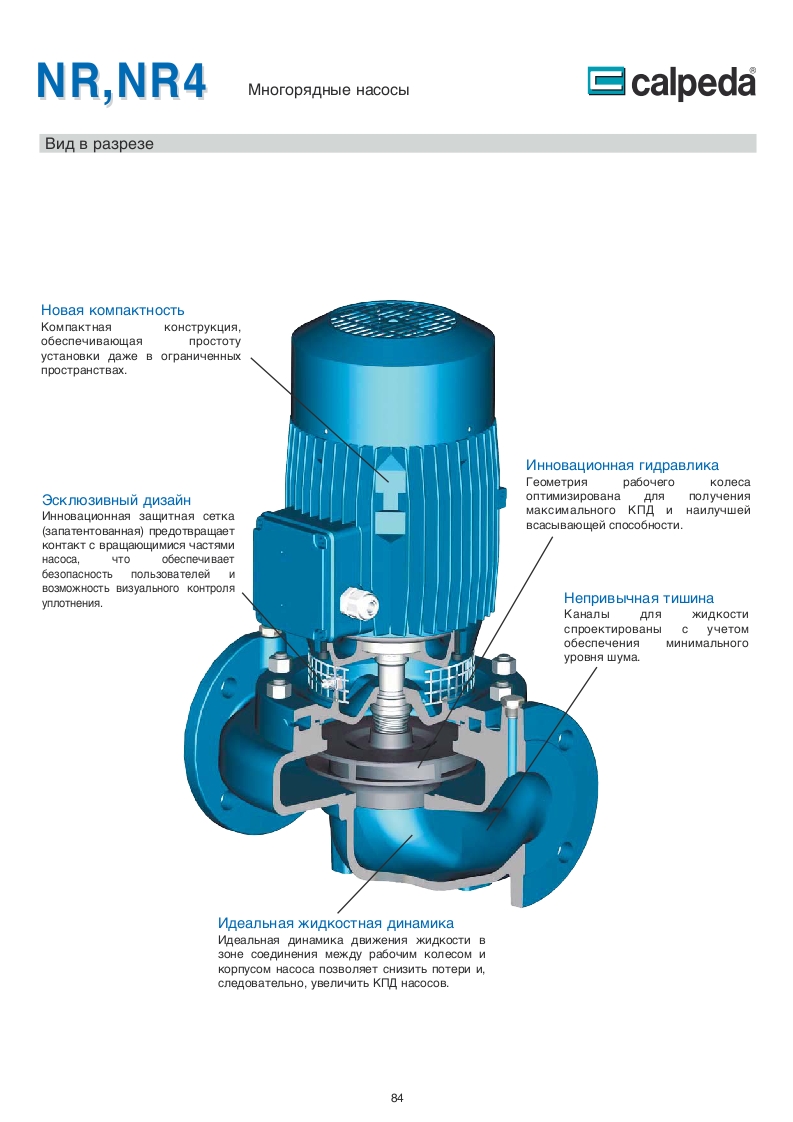

Конструкция насосов CALPEDA NR, NR4

Центробежные циркуляционные насосы с одним рабочим колесом с прямым подсоединением двигатель-насос и общим валом. Корпус насоса имеет всасывающий и подающие раструбы одинакового диаметра и расположенные в линию «ин-лайн». Насосы сконструированы так, чтобы их можно было снять с трубопровода без разборки системы. Поэтому, обслуживание даже для самых больших насосов может быть проведено одним человеком. Конструкция насосов NR, NR4 с «сухим» ротором делает их менее чувствительными к включениям загрязнений в жидкость, по сравнению с подобными насосами с «мокрым» ротором.

Раструбы: Фланцы PN 10, EN 1092-2.

Контрфланцы в комплекте.

Все насосы оснащены торцовым уплотнением вала, не требующим технического обслуживания.

Применение насосов CALPEDA NR, NR4

Перекачка чистых жидкостей, не содержащих абразивных примесей и не агрессивных для материалов, из которых изготовлен насос (содержание твердых частиц максимум 0,2%).

Использование насосов в установках теплоснабжения, кондиционирования, охлаждения и циркуляции. Использование насосов в бытовой и промышленной сфере. При необходимости работа насосов с пониженным уровнем шума (n - 1450 об./мин).

Эксплуатационные ограничения насосов CALPEDA NR, NR4

• Температура жидкости от -10°С до +90°С.
• Температура окружающего воздуха не более 40°С.
• Манометрическая высота всасывания не более 7 м.
• Максимально допустимое конечное давление в корпусе насоса 10 бар.
• Непрерывный режим эксплуатации.

Электродвигатель насосов CALPEDA NR, NR4

Асинхронный 4-х полюсный электродвигатель, частота 50 Гц (частота вращение n=1450 об/мин):

• NR4: трехфазный 230/400 В (± 10%) до 3 кВт и трехфазный 400/690 В (± 10%) от 4 кВт.
• NR4M: монофазный 230 В (± 10%).

Асинхронный 2-х полосный электродвигатель, частота 50Гц (частота вращения n=2900 об/мин):

• NR: трехфазный 230/400 В (± 10%) до 3 кВт и трехфазный 400/690 В (± 10%) от 4 кВт.
• NRM: монофазный 230В (± 10%).

Класс изоляции F. Класс защиты IP 54. Класс энергоэффективности IE2 для трехфазных двигателей от 0,75 кВт. Конструкция в соответствии со стандартом IEC 34.

Специальное исполнение насосов CALPEDA NR, NR4

• для работы с другими напряжениями.
• для работы с частотой 60 Гц.
• класс защиты IP 55.
• специальные мех. уплотнения.
• для работы с жидкостями или в окружающей среде с повышенной температурой.
